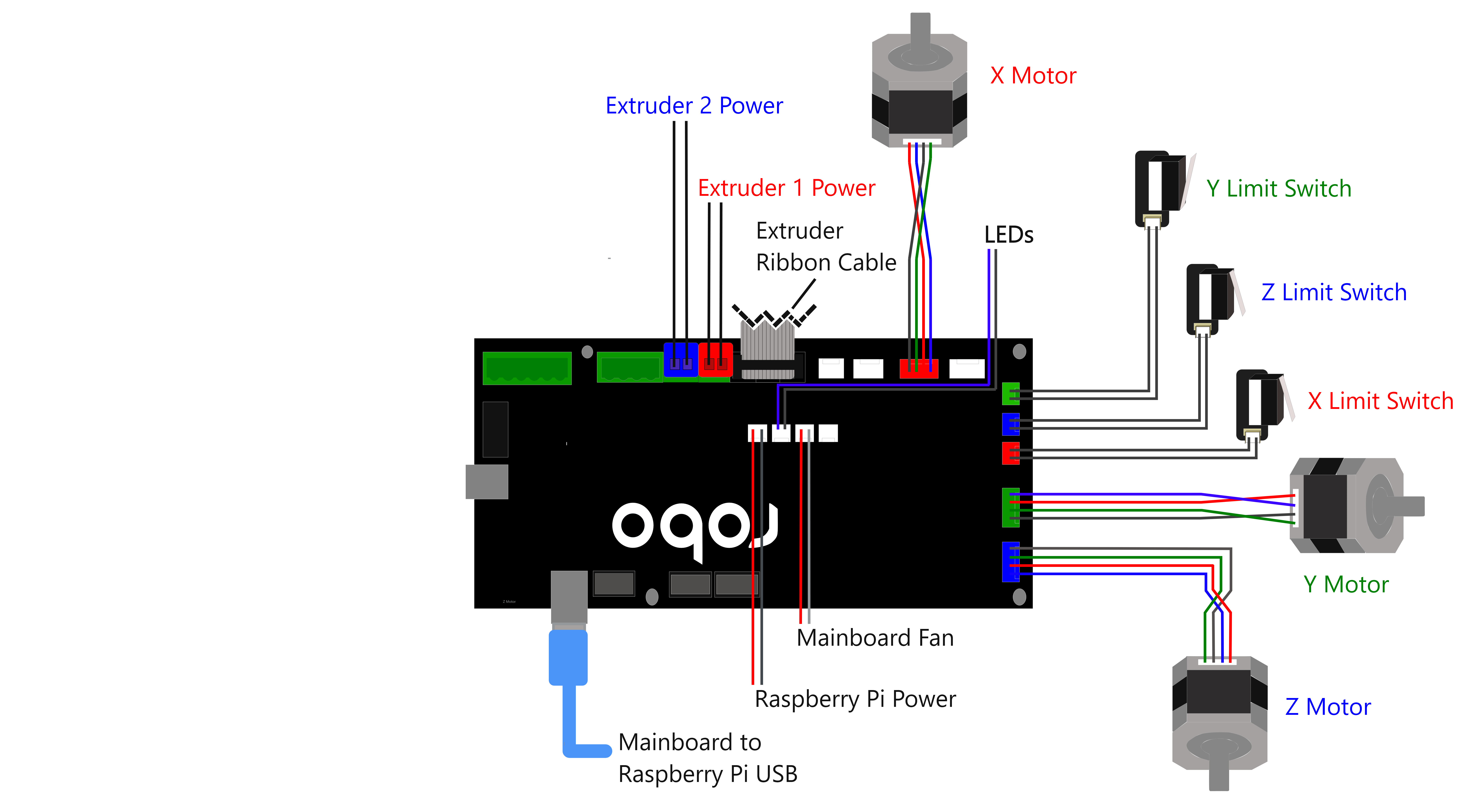

Robo C2 Mainboard Wiring Diagram

Avatar
RoboSupport
  • April 26, 2019 16:56
  • Updated
Follow


Download Here

  • C2 Mainboard Wiring Diagram.png
    700 KB Download
